應用實例：防爆對應（Type n/e）型號

介紹MONITOUCH V9系列 V9xxxixD-U800

關於防爆

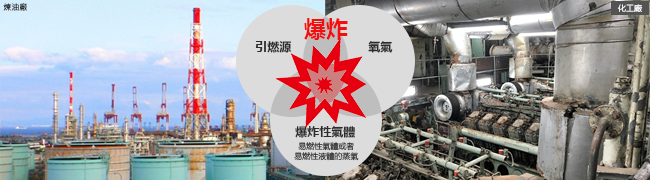

什麼是防爆電氣設備?

在會有可燃性氣體或發火性氣體的環境下必須使用防爆電氣設備。

*1 國際電工委員會 (IEC) 是個組織推動電氣工程和電子工程領域中的國際標準化。
2025年3月的時候世界上89個國家已加入它。
https://www.iec.ch/dyn/www/f?p=103:5:0

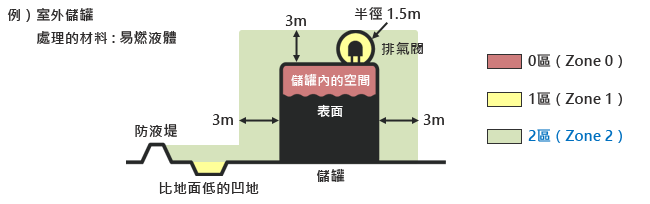

什麼是危險區域?

根據IEC60079，危險場所因爆炸風險而可區分為如下3個 :

0區 (Zone 0)	可燃性氣體連續存在之場所／例如易燃性液體的液面上等
1區 (Zone 1)	可燃性氣體可能存在之場所／例如氣體或蒸氣排除口或注入開口部附近
2區 (Zone 2)	容器劣化或不正常操作時洩漏之場所，鄰近1區

MONITOUCH V9系列 MONITOUCH V9系列 防爆對應型號 ^*2

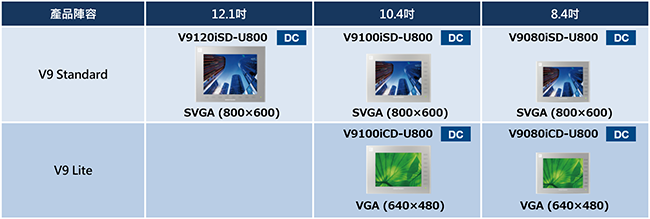

產品陣容

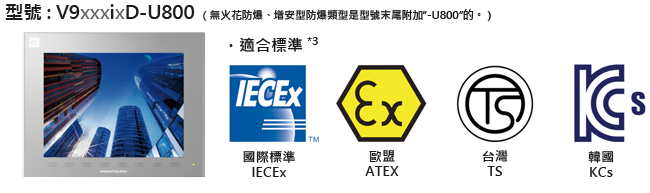

MONITOUCH V9系列 (防爆對應型號) 適合於國際標準IECEx、ATEX(歐盟防爆標準)、台灣TS認證以及韓國KCS認證 ^*3.

*2	安裝在具有適當防爆構造的防爆標準認定機箱中，例如Ex ec IIC Gc、Ex eb IIC Gc、Ex nA IIC Gc等。 Ex ec IIC Gc, Ex eb IIC Gc, and Ex nA IIC Gc.
*3	每個國家可能有自己的認證制度 (防爆、EMC等) 。在使用產品之前，請確認各國的認證制度。 certification system of each country before using the product.

防爆標準講解

MONITOUCH V9 (防爆對應型號) 按照防爆標準的定義如下標示 :

Ex nA IIc T5 Gc

Ex ec IIc T5 Gc

表記	內容	說明
Ex	保護結構的標記	表示符合防爆保護結構，必須標示 Ex。
nA	保護結構種類	無火花型防爆保護結構。設備在正常運行期間不會產生可成為點燃源的電弧或火花。
ec		增安防爆結構。無火花設備，透過抑制溫度上升與強化絕緣來提升安全性。
IIc	氣體環境組別	適用於非礦山的爆炸性氣體環境（如工廠），可用於爆炸等級3以下的爆炸性氣體環境。
T5	溫度等級	表面最高溫度不超過100℃，可用於爆炸性氣體自燃點高於100℃的環境。
Gc	設備保護等級(EPL)	具有強化保護等級的設備，可用於 Zone 2（第2類危險區域）。

　

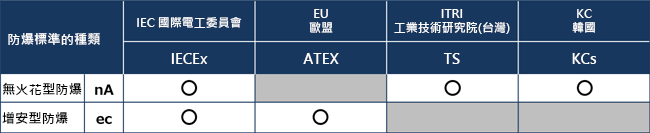

‧ 各防爆標準對應的保護結構

需要防爆構造的行業

石油 ‧ 天然氣行業	製藥 ‧ 化學工業
- 石油 ‧ 天然氣精煉廠	- 製藥廠
- 石油聯合工廠	- 塗料廠
- 天然氣儲存槽	- 化肥廠
- 石油 ‧ 天然氣供應設施	- 洗滌劑 ‧ 肥皂廠
- 石油 ‧ 天然氣發電站
製造業	半導體
- 橡膠產品製造廠	半導體製造廠
- 汽車製造廠	‧ 清洗製程
- 塑膠產品製造廠	‧ 成膜製程
- 印刷廠	‧ 光阻製程
	‧ 蝕刻製程
	‧ 光阻劑去除製程
	等等

另外，由於存在或貯存揮發性溶劑而有會發生可燃性氣體之虞的地方等，在各種各樣的場所需要使用防爆設備。

MONITOUCH V9系列 防爆對應型號的注意事項

‧ 安装角度为90度。
‧ 無法使用聲音輸出埠 (2區之外可以用)。
‧ 將V9120iSD-U800安裝在設備上時需要使用8個固定金屬件 (標準類型是4個)。

MONITOUCH 應用實例的介紹

無紙化

PDF檔案輸出功能 (擴張資料表列印功能)

‧	可將預先製作的列印格式以PDF檔案方式儲存到SD卡里。
‧	在列印格式上，除了PLC的數值以外，還可以放置圖表、圖片等。
‧	可以將剛剛輸出的一頁儲存在已有的PDF檔案上。 也可以直接透過網路印表機來列印出來。

MONITOUCH EXPRESS 第70號 V9系列 資料傳送服務的介紹
MONITOUCH EXPRESS 第92號 透過以PDF輸出資料表來改善運用
MONITOUCH EXPRESS 第94號 V9系列 支援網路印表機

用平板監視

VNC伺服器功能

‧	VNC伺服器功能是所有V9型號都標配的。用戶無需追加購入任何許可證。
‧	將VNC客戶端App安裝在平板上，即使人在遠隔的地方也就可以在平板上顯示跟V9相同的畫面，進行監視與 操作（也可以設定為禁止操作）。

MONITOUCH EXPRESS 第121號 多台V9之間進行遠端監視實例的介紹

遠端監視

VPN伺服器功能

‧	在本體中標配VPN路由器功能。
‧	能實現「方便」、「廉價」、「安全」的遠端監視。
‧	如果使用路由功能的話，也可以遠端訪問到透過Ethernet來與V9系列連接的PLC等各種機器。

MONITOUCH EXPRESS 第48號 遠端訪問服務 第1卷
MONITOUCH EXPRESS 第50號 遠端訪問服務 第2卷
MONITOUCH EXPRESS 第77號 介紹有效於維護工作效率化的遠端維護
