可编程操作显示器TS4000系列产品信息页

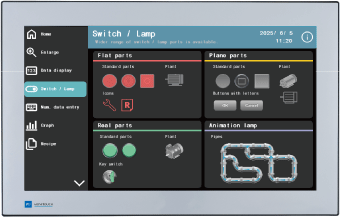

TS4150i

*1 通过同时使用 COM2/COM3，可以用作 3ch。


项目		TS4150i
电源	额定电压	DC24V
	电压允许范围	±10％
	容许瞬间停电时间	1ms以内
	消耗功率 (最大额定)	12W以下
	冲击电流	20A以下、4ms（周围环境温度25℃）
绝缘电阻		DC外部端子与FG间：DC500V、10MΩ以上
物理环境	使用环境温度	0～50℃ ^*1
	使用环境湿度	85%RH以下(无结露，湿球温度39℃以下) ^*1
	使用高度	海拔2000m以下
	使用环境	无腐蚀性气体，无大量尘埃(无导电性尘埃)
	保存环境温度	-10～60℃ ^*1
	保存环境湿度	85%RH以下(无结露，湿球温度39℃以下) ^*1
	污染度	2
机械运行条件	耐振动	振动频率：5～9Hz 单向振幅：3.5mm、振动频率：9～150Hz 额定加速度：9.8m/s2(1G)、 X,Y,Z: 3个方向　各10次
机械运行条件	耐冲击	最大加速度：147m/s2(15G)、X,Y,Z: 3个方向　各3次(计18次)
电气运行条件	抗干扰	干扰电压：1000Vp-p、脉冲幅1μs、启动时间1ns 通过干扰模拟器
电气运行条件	耐静电放电	接触6kV、空气中8kV
安装条件	接地	D种接地(第3种接地)FG、SG分离
	构造	安装方法：面板嵌入安装
	冷却方式	自然空冷

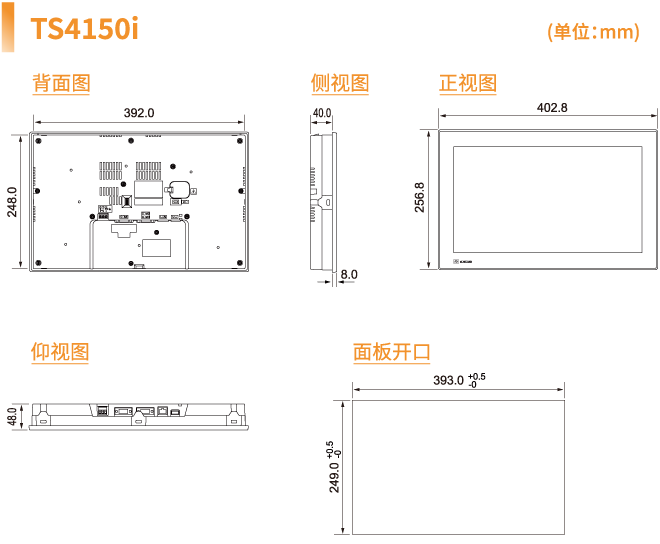

	外形尺寸 W×H×D(mm)	402.8 × 256.8 × 48.0
	面板开口尺寸 W×H (mm)	393(+0.5/-0)×249(+0.5/-0)
	质量(仅主机)	约2.3kg
外壳	颜色	黑色（表面贴膜：银色）
外壳	材质	PBT+GF30树脂

项目		TS4150i
画面存储器(FROM)		128MB
備备份存储器(SRAM)		230KB
显示部规格	显示设备	TFT彩色
	分辨率	FWXGA：1366×768
	画面尺寸	15.6英寸宽屏
	显示颜色	1677万色 ^*2
	背光灯	LED
	背光灯寿命	约50000小时
触摸开关规格	方式	模拟电阻膜方式
功能开关规格	构成数	-
外部接口	D-Sub9针(母) ×1 (COM1)	RS-422/RS-485(通过拨码开关切换为4线或2线) 起止同步式数据长：7、8位　奇偶校验位：偶数、奇数、无停止位：1、2位传送速度：4800、9600、19200、38400、57600、76800、115200、187500 ^*3 bps
	D-Sub9针(公) ×1 ^*4 (COM2/COM3)	COM2:RS-232C COM3:RS-485(2线式) 起止同步式数据长：7、8位　奇偶校验位：偶数、奇数、无停止位：1、2位传送速度：4800、9600、19200、38400、57600、76800、115200 bps
	Ethernet(RJ-45) ×1	10BASE-T/100BASE-TX、支持Auto-MDIX
	无线LAN(WLAN)	-
	SD卡	-
	USB ×2	Type-A(Ver. 2.0)、Type mini-B(Ver. 2.0)
	音频输出	-
时钟	备份期限	5年(环境温度25℃)
时钟	日历精度	每月误差　±80秒(环境温度25℃，电池备份时)
适用规格 ^*5	CE･UKCA	EMC指令：EN61000-6-2、6-4 RoHS指令：EN IEC63000
	UL･cUL	UL61010-1/UL61010-2-201(E313548)
	KC	支持
